Príomhghnéithe Feidhmíochta
Laghdaíonn Struchtúr Comhtháite Diall Suiteála
Déantar bonn coscán, pointí maighde agus comhéadain gléasta actuator a mheaisíniú agus a chur le chéile mar aonad amháin chun obair ailíniú an láithreáin a laghdú agus chun céimseata coscán comhsheasmhach a choinneáil tar éis na suiteála.
Aschur Casmhóiminte Cobhsaí Trasna Timthriallta Arís
Déantar cosán tarchuir an fhórsa a ghiorrú idir bróga actuator agus coscáin chun caillteanas nascachta a laghdú agus feidhmíocht coscánaithe in-athdhéanta a chothabháil le linn oibriú go minic.
Dáileadh Teagmhála Droim Éide
Déantar bróga coscáin a mheaisíniú chun próifíl an druma a mheaitseáil agus a chur le chéile le rialú gluaiseachta sioncronaithe chun an limistéar teagmhála éifeachtach a fheabhsú le linn rannpháirtíochta.
Laghdú ar Aga Neamhfhónaimh Cothabhála
Ligeann leagan amach modúlach bróg agus actuator comhpháirteanna caitheamh a athsholáthar gan an comhlacht coscáin iomlán a bhaint as an trealamh.
Déantúsaíocht & Rialú Cáilíochta
| Comhpháirt | Rialú Próisis | Sonraí Fíoraithe |
| Fráma Coscáin | Struchtúr táthaithe le faoiseamh strus | Maoile Níos lú ná nó cothrom le 0.30 mm |
| Tionól Pivot | Beachtas leadránach tar éis táthú | Comhaisiúlacht Níos lú ná nó cothrom le 0.08 mm |
| Bróga Coscáin | Meaisínithe stua go céimseata druma | Caoinfhulaingt ga ±0.20 mm |
| Gluaiseacht Lámh | Coigeartú sioncrónaithe Tionól | Diall tosaigh Níos lú ná nó cothrom le 0.50 mm |
| Tionól Deiridh | Fórsa coscáin agus calabrú stróc | Taifead iniúchta feidhme |
Cumraíochtaí Roghnacha
| Catagóir | Roghanna atá ar Fáil |
| Gníomhú | Leictrea-hiodrálacha / Hiodrálacha / Aeroibrithe |
| Rialú Scaoileadh | Scaoileadh caighdeánach / moillithe |
| Ábhar Frithchuimilte | Líneáil leath-mhiotalacha / Neamh-aispeist / trom-dleachta |
| Monatóireacht | Lasc teorann / Brath Caithimh |
| Críochnaigh Dromchla | Péint caighdeánach / sciath Eischósta |
| Gléasta | Foot mount / comhéadan an Chustaim |

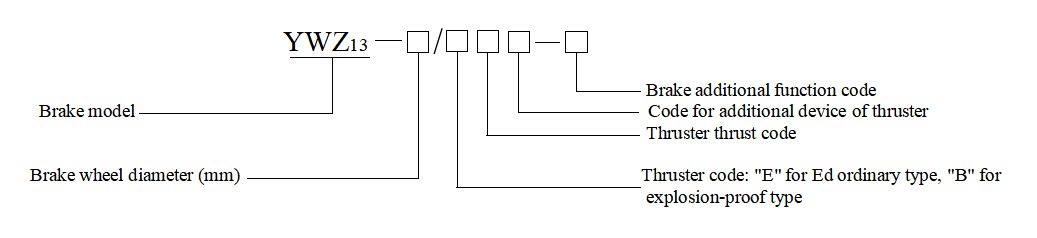

Samhail Brí
| Tábla Feidhme Breise Coscáin | |
| Cód feidhm bhreise | Tábla Feidhme Breise |
| M | Gléas cúitimh uathoibríoch le haghaidh caitheamh eochaircheap |
| K1 | Oscail (suas) lasc taistil taispeána |
| K2 | Deiridh (ísliú) lasc taistil taispeána |
| K3 | Lasc taistil taispeána teorainn chaitheamh eochaircheap |
| S1 | Gléas láimhe clé |
| S2 | Gléas láimhe deise |

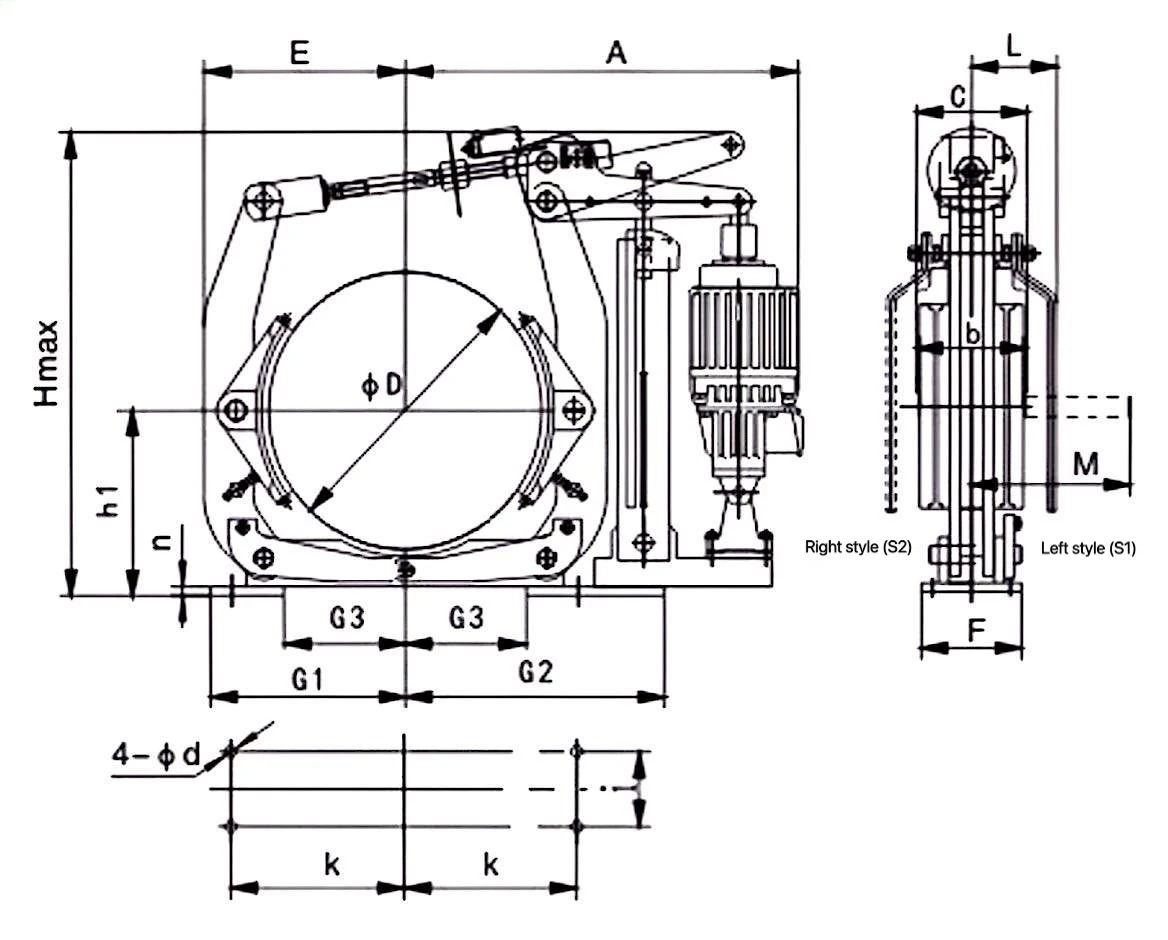

Paraiméadair theicniúla agus toisí seachtracha
| Múnla | Casmhóiminte coscánaithe (Nm) | Fad cúlú | A | b | C | D | d | E | F | G1 | G2 | G3 | Hmax | h1 | i | K | L | M | n | Meáchan (Kg) | |
| Coscán | Trusters meaitseála | ||||||||||||||||||||
| YWZ13-200/E23 | Ed23/5 | 100-200 | 0.7 | 470 | 90 | 160 | 200 | 17 | 175 | 100 | 210 | 265 | 75 | 510 | 170 | 60 | 175 (190) | 150 | 140 | 8 | 32 |
| YWZ13-200/E30 | Ed30/5 | 140-315 | 43 | ||||||||||||||||||
| YWZ13-300/E30 | Ed30/5 | 250-400 | 0.8 | 590 | 140 | 160 | 300 | 22 | 255 | 130 | 295 | 330 | 135 | 605 | 240 | 80 | 250 (270) | 170 | 180 | 12 | 65 |
| YWZ13-300/E50 | Ed50/6 | 400-630 | 630 | 190 | 80 | ||||||||||||||||
| YWZ13-300/E80 | Ed80/6 | 630-1000 | 92 | ||||||||||||||||||
| YWZ13-400/E50 | Ed50/6 | 400-800 | 1.2 | 710 | 180 | 190 | 400 | 22 | 310 | 180 | 350 | 420 | 150 | 755 | 320 | 130 | 325 | 170 | 220 | 14 | 120 |
| YWZ13-400/E80 | Ed80/6 | 630-1250 | 130 | ||||||||||||||||||
| YWZ13-400/E121 | Ed121/6 | 1000-2000 | 700 | 240 | 820 | 150 | |||||||||||||||
| YWZ13-500/E80 | Ed80/6 | 800-1600 | 1.2 | 810 | 200 | 240 | 500 | 22 | 380 | 200 | 405 | 535 | 205 | 880 | 400 | 150 | 380 | 180 | 280 | 16 | 220 |
| YWZ13-500/E121 | Ed121/6 | 1250-2500 | 800 | 900 | |||||||||||||||||
| YWZ13-500/E201 | Ed201/6 | 2000-4000 | |||||||||||||||||||
| YWZ13-600/E121 | Ed121/6 | 1800-2800 | 1.3 | 925 | 240 | 240 | 600 | 26 | 470 | 220 | 500 | 600 | 240 | 1080 | 475 | 170 | 475 | 185 | 340 | 20 | 305 |
| YWZ13-600/E201 | Ed201/6 | 2500-4500 | |||||||||||||||||||
| YWZ13-600/E301 | Ed301/6 | 4000-6500 | |||||||||||||||||||
| YWZ13-700/E201 | Ed201/6 | 2500-5600 | 1.3 | 980 | 280 | 240 | 700 | 34 | 530 | 270 | 570 | 650 | 300 | 1290 | 550 | 200 | 540 | 220 | 380 | 25 | 425 |
| YWZ13-700/E301 | Ed301/6 | 4000-8000 | |||||||||||||||||||
| YWZ13-800/E301 | Ed301/12 | 12500 | 2.0 | 1230 | 320 | 240 | 800 | 34 | 600 | 310 | 670 | 830 | 310 | 1430 | 600 | 240 | 620 | 240 | 420 | 34 | 545 |
Nóta: 1. Más é an méid suiteála an méid i lúibíní, sonraigh le do thoil é nuair a bheidh tú ag ordú.
2. Tá an tsamhail shonrach, an struchtúr, agus na toisí seachtracha faoi réir athraithe.
Moltaí Oibriúcháin
Seiceáil imréiteach bróg go rialta chun oscailt siméadrach a choinneáil.
Iniúchadh a dhéanamh ar riocht lubrication mhaighdeog le linn múchadh sceidealta.
Monatóireacht a dhéanamh ar chaitheamh dromchla druma chun caillteanas teagmhála a sheachaint.
Athsholáthar líneálacha frithchuimilte i dtacair iomlána comhoiriúnaithe.
CCanna
C: Cad a chiallaíonn "ionchorpraithe" i ndearadh coscáin druma tionsclaíoch?
A: Tagraíonn sé do ghníomhú, tarchur, agus comhpháirteanna coscánaithe a chomhtháthú in aonad cóimeáilte monarcha amháin, rud a laghdóidh obair shuiteála agus choigeartaithe ar leithligh.
C: Conas a roghnaítear méid coscáin d'iarratais tionsclaíocha?
A: Cinntear an roghnú ag an chasmhóimint coscánaithe riachtanach, trastomhas druma, luas rothlach, ualach táimhe, agus minicíocht oibriúcháin seachas cumhacht trealaimh amháin.
C: An féidir coscáin druma ionchorpraithe a iarfheistiú ar an trealamh atá ann cheana?
A: Tá. Déantar toisí gléasta reatha, méid druma, spás actuator, agus coinníollacha oibriúcháin a mheas chun comhoiriúnacht a chinneadh.
C: Cén chaoi a mbíonn tionchar ag riocht dromchla an druma ar chomhsheasmhacht coscánaithe?
A: Laghdaíonn scóráil iomarcach, caitheamh barrchaolaithe, nó spotaí teirmeacha limistéar teagmhála an líneála iarbhír agus féadfaidh sé minicíocht coigeartaithe scaoilte a mhéadú.
C: Cad is cúis le caitheamh bróg míchothrom?
A: I measc na gcúiseanna tipiciúla tá mí-ailíniú, imréiteach éagothrom, maighdeog caite, rith amach druma, nó socruithe stróc actuator mícheart.
